有磁水平旋翼可拆卸幹式防堵塞流量傳感器WI（R）－（50～300）E/D

　　WI（R）-E/D可拆卸防堵塞式熱能表流量計是本公司為適應國內大口徑熱量表市場需求而開發的新型熱能表流量計。本產品結構新穎、性能穩定可靠、使用壽命長，抗汙能力強，其耐壓強度大，測量誤差小，壓力損失小，完全符合行業標準CJ128-2000《熱量表》，是熱量表研發、生產單位優選配套產品。

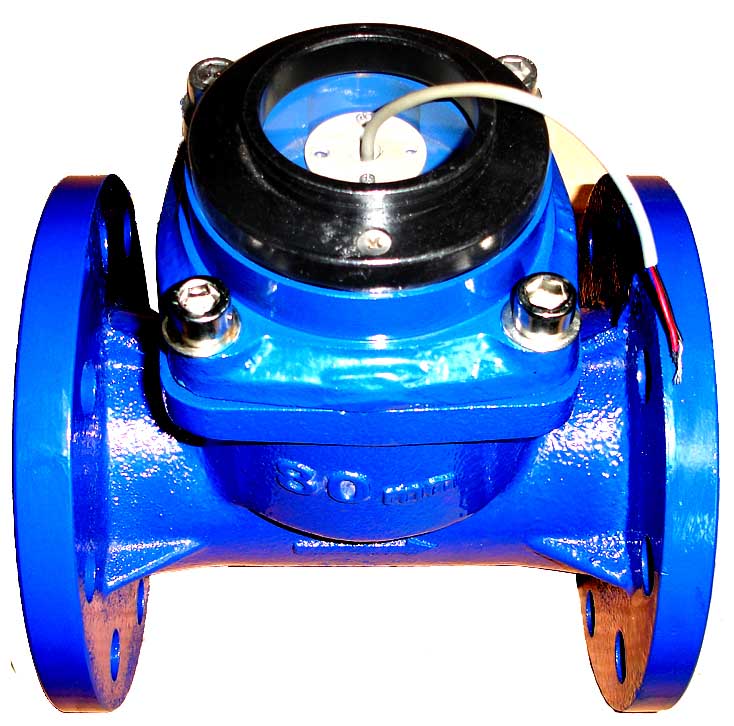

　　WI（R）-E/D可拆卸防堵塞式熱能表流量計的外形如上圖所示，其工作原理是：熱水進入表殼，衝動葉輪旋轉，葉輪上裝有磁鋼，隨葉輪旋轉，在葉輪上端接近磁鋼處有一傳感器座，此處裝電感類傳感器，接受葉輪旋轉的周期信號。
　　WI（R）-E/D可拆卸防堵塞式熱能表流量計殼體采用優質灰鑄鐵，機械強度好，表麵采用特殊防鏽處理工藝，有效避免了鑄鐵的氧化，保證了水質，塑料零件選用進口的高強度耐熱工程塑料，軸承部件采用人造寶石元件，所有密封圈均采用耐熱的矽橡膠。因此，該款流量計完全能夠適應國內供熱係統的惡劣工作環境。
　　WI（R）-E/D可拆卸防堵塞式熱能表流量計不同於一般的熱水表，具有如下特點：
　　1．支管采用HPb59-1作為材料，其結構有效地避免了外界磁場對傳感器采集信號的幹擾，使其計量更為準確。
　　2.流量計的機芯和法蘭蓋組成完整、可拆的計量機構總成，便於在采暖間歇期取下，進行維護，而留在管道上的表殼不必從管道上拆下，便於清洗，機芯構件通用性好，減少備用零件.可以測量水質較硬和含垢，含懸浮顆粒及環繞物的水質，防堵塞;流通能力大，壓力損失小，計量精度高，使用壽命長。
工作條件:
水壓：不超過1.0MPa（10bar）;1.6MPa（16bar）
水溫：4℃～95℃。
示值誤差限：
從分界流量到最大流量為 ±3%；
從最小流量到分界流量（不包括分界流量）為 ± 5%。

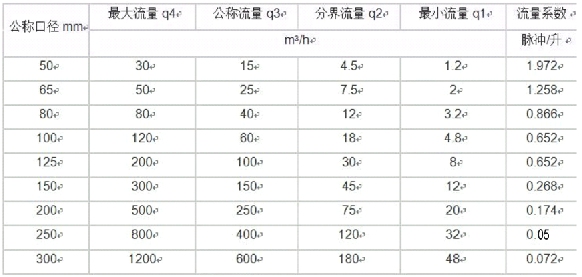

主要技術參數

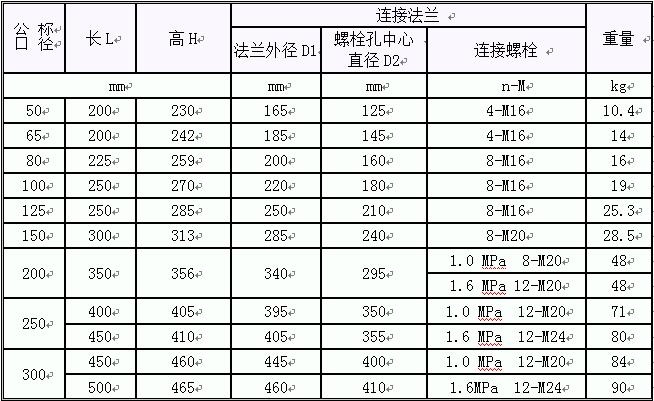

外形尺寸及重量
