有磁水平螺翼可拆卸幹式流量傳感器LXLGC（R）－（50～300）E/W

　　LXLGC（R）-E/W可拆卸水平螺翼有磁熱能表流量計是本公司為適應國內大口徑熱量表市場需求而開發的新型熱能表流量計。本產品結構新穎、性能穩定可靠、使用壽命長、計量精度高，其耐壓強度、測量誤差、壓力損失等完全符合行業標準CJ128-2000《熱量表》，是熱量表研發、生產單位優選配套產品。
　　LXLGC（R）-E/W可拆卸水平螺翼有磁熱能表流量計的外形如上圖所示，其工作原理是：熱水進入表殼，帶動嵌有磁鋼的葉輪（螺旋翼轉子）旋轉，在磁鋼旁邊有一合適位置且與表體內部隔離的維根傳感器，接收葉輪旋轉的周期信號。
　　LXLGC（R）-E/W可拆卸水平螺翼有磁熱能表流量計殼體采用優質灰鑄鐵，機械強度好，表麵采用特殊防鏽處理工藝，有效避免了鑄鐵的氧化，保證了水質，塑料零件選用進口的高強度耐熱工程塑料，軸承部件采用人造寶石元件，所有密封圈均采用耐熱的矽橡膠。因此，該款流量計完全能夠適應國內供熱係統的惡劣工作環境。
　　LXLGC（R）-E/W可拆卸水平螺翼有磁熱能表流量計不同於一般的熱水表，具有如下特點：
　　1．傳感器采用單維根形式，靠磁鋼來激勵，留出紅和綠兩根線做為信號線，本流量計葉輪旋轉一周發出一個脈衝；
　　2．流量計的機芯和法蘭蓋組成完整、可拆的計量機構總成，便於在采暖間歇期取下，進行維護，而留在管道上的表殼不必從管道上拆下，可隨管道一起清洗；
　　3．裝有維根的傳感器組件是一個整體，可以從計量機構中整個抽出，便於維護；
　　4．可以提供對應各種客戶的上端接口尺寸。
主要技術參數

口徑 mm	最大流量 qs	公稱流量 qp	分界流量 qt	最小流量 qmin	流量係數
口徑 mm	m³/h				脈衝/升
50	30	15	3	0.45	1.32
65	50	25	5	0.75	1.08
80	80	40	8	1.2	0.98
100	120	60	12	1.8	0.665
125	200	100	20	3	0.5135
150	300	150	30	4.5	0.134
200	500	250	50	7.5	0.0867
250	800	400	80	12	0.0556
300	1200	600	120	18	0.0418

工作條件:
水壓：不超過1.0MPa（10bar）;1.6MPa（16bar）水溫：4℃～95℃

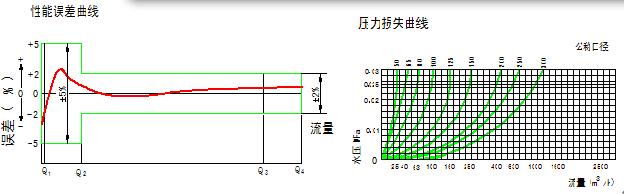

示值誤差限：
從分界流量到最大流量為 ±3%；
從最小流量到分界流量（不包括分界流量）為 ± 5%。

外形尺寸及重量

口徑	長	寬	高	連接法蘭			重量
	長	寬	高	連接法蘭
	L	B	H	法蘭外徑D1	螺栓孔中心	連接螺栓
mm				法蘭外徑D1	直徑D₂	連接螺栓	kg
50	200	165	230	165	125	4-M16	9.5
65	200	185	240	185	145	4-M16	13
80	225	200	248	200	160	8-M16	15
100	250	220	258	220	180	8-M16	18
125	250	250	268	250	210	8-M16	24.3
150	300	285	320	285	240	8-M20	27.1
200	350	340	346	340	295	1.0MPa 8-M20	47.5
200	350	340	346	340	295	1.6MPa 12-M20	48
250	450	395	410	395	350	1.0MPa 12-M20	84
250	450	405	413	405	355	1.6MPa 12-M24	93
300	500	445	435	445	400	1.0MPa 12-M20	104
300	500	460	440	460	410	1.6MPa 12-M24	113
