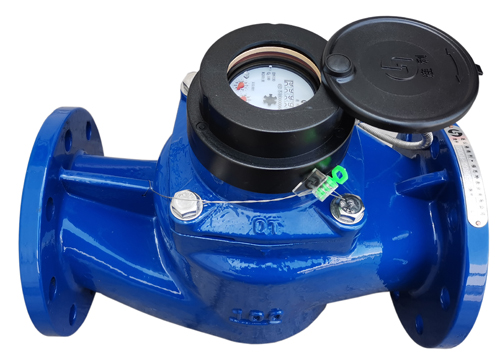

垂直螺翼幹式冷熱水表LXRG(Y)-(40～200)(R)/B4(Y)
◆用途：
★用於測量流經自來水管道水的體積總量。用戶可在該水表指示器上直觀讀取流過水表水的體積。適用於單向水流，對有腐蝕性
的液體不能測量。
◆優點：
★大葉輪低轉速設計，水表可以承受更大的水流量衝擊。
★表殼回流腔設計，壓損大幅度降低。
★內置不鏽鋼過濾網，可有效防止管道中的雜物損壞水表，減少水表的故障率。
★采用多重密封結構：首先，密封計數器設計為機械式密封，有效避免了抽真空式密封帶來的內外壓差及諸多不利因素，同時為
防止密封計數器內部因采用機械密封而殘存的空氣在冷熱交替時產生的冷凝現象會對電路元器件造成一定的損壞，密封計數器內
部設有幹燥劑作為二道防水防潮方式，有效保護了電路元器件；其次，為防止密封計數器因外部水壓或潮濕空氣進入密封計數器
內部，密封計數器外部及遠傳線部分亦采用了機械密封結構，同時為了去除外部密封所帶來的殘餘空氣，法蘭盤內部獨特設計了
兩個用於放置幹燥劑的空間，作為外部防水防潮方式。此種密封結構將密封計數器內外所有可能進水、進潮氣的入口全部封死，
防塵防水等級達到IP 68，即使長期浸泡在水中，都不影響正常讀數及遠傳信號輸出。
★機芯設計為可拆式結構，使水表不必從管道上拆下，機芯便可取出修理或者更換保養。
◆工作條件：
溫度等級：T30或T90； 水壓等級：MAP10或MAP16； 氣候和機械環境等級：O級；
電磁兼容性等級：E2級； 流動剖麵敏感度等級：U5/D3
◆流量技術參數
|
公 稱
口 徑
|
過載
流量
Q4
|
常用
流量
Q3
|
Q3/Q1
|
Q2/Q1
|
分界
流量
Q2
|
最小
流量
Q1
|
最小
讀數
Min
|
最大
讀數
Max
|
|
mm
|
m3/h
|
m3/h
|
m3
|
|
40
|
31.25
|
25
|
100
|
1.6
|
0.4
|
0.25
|
0.0005
|
999999
|
|
125
|
0.32
|
0.2
|
|
50
|
50
|
40
|
200
|
0.32
|
0.2
|
0.0005
|
999999
|
|
65
|
50
|
40
|
200
|
0.32
|
0.2
|
0.0005
|
999999
|
|
80
|
78.75
|
63
|
200
|
0.5
|
0.32
|
0.0005
|
999999
|
|
100
|
125
|
100
|
200
|
0.8
|
0.5
|
0.0005
|
999999
|
|
150
|
312.5
|
250
|
200
|
2
|
1.25
|
0.001
|
999999
|
|
250
|
1.6
|
1
|
|
200
|
500
|
400
|
200
|
3.2
|
2
|
0.001
|
999999
|
|
250
|
2.56
|
1.6
|
◆計量特性：2級水表（準確度等級為2級）
在水溫0.1℃至30℃範圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q＜Q2）為±5%；
水溫超過30℃時，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±3%，低區（Q1≤Q＜Q2）為±5%。
◆壓力損失等級：Δp 63
◆外形尺寸及重量
|
公稱口徑
|
長L
|
寬B
|
高H
|
連接螺紋
D
|
公稱壓力
MPa
|
重量
kg
|
|
mm
|
|
40
|
245
|
150
|
248
|
G2B
|
1.0
|
8
|
|
1.6
|
|
公 稱
口 徑
|
長
L
|
寬
B
|
高
H
|
連接法蘭標準：GB/T17241.6-2008
|
公稱壓力
|
重量
|
|
|
法
蘭
外
徑
D
|
螺栓孔中
心圓直徑
D1
|
單邊螺栓孔數-孔直徑
n-Φd
|
|
|
mm
|
MPa
|
kg
|
|
|
50
|
280
|
165
|
248
|
165
|
125
|
4-Φ19
|
1.0
|
14
|
|
|
1.6
|
|
|
65
|
300
|
185
|
258
|
185
|
145
|
4-Φ19
|
1.0
|
15
|
|
|
1.6
|
|
|
80
|
370
|
200
|
323
|
200
|
160
|
8-Φ19
|
1.0
|
23
|
|
|
1.6
|
|
|
100
|
370
|
220
|
335
|
220
|
180
|
8-Φ19
|
1.0
|
28
|
|
|
1.6
|
|
|
150
|
500
|
300
|
459
|
285
|
240
|
8-Φ23
|
1.0
|
79
|
|
|
1.6
|
|
|
200
|
500
|
370
|
535
|
340
|
295
|
8-Φ23
|
1.0
|
95
|
|
|
12-Φ23
|
1.6
|
94
|
|
注： 法蘭連接按GB/T17241.6-2008 PN10的規定，特殊規格訂貨時提出。
尺寸及重量、主要參數以產品實物及訂貨要求為準。

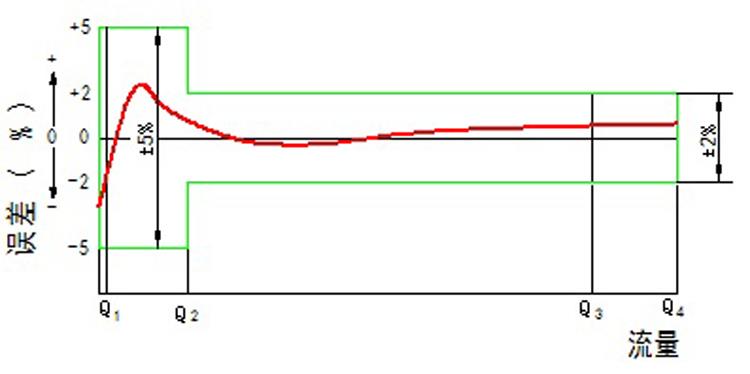

◆流量誤差曲線

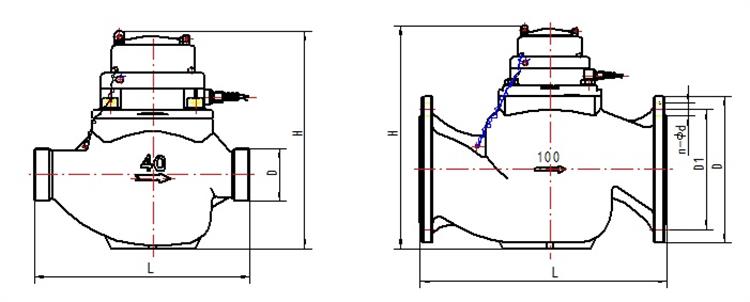

◆外形尺寸圖
