大口徑機械水表係列

複式水表LXF-(50～200)/F3

◆用途：
★測量流經自來水管道飲用冷水的總量。適用於單向水流，對腐蝕性的液體不能測量。
◆結構：

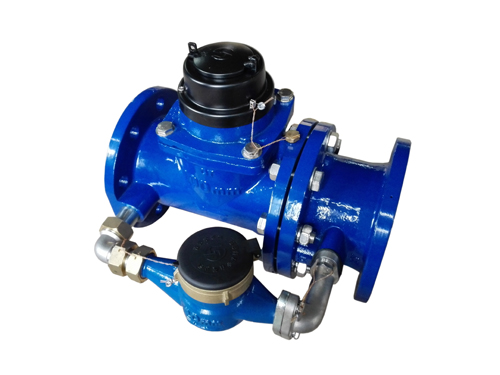

★該係列水表采用分體式結構設計，由大口徑可拆卸螺翼幹式水表和小口徑液封旋翼式水表附加流量轉換裝置
組成。根據流經水表流量的大小由流量轉換裝置自動控製使水流流過小口徑水表或同時流過大、小口徑水表。
◆優點：
★該係列水表的始動流量小，計量量程寬（包括從小口徑水表的最小流量到大口徑水表的最大流量），尤其對
大口徑管網中的極低流量實現準確測量。
★該係列產品采用多重密封結構：首先，大口徑密封計數器設計為機械式密封，有效避免了抽真空式密封帶來
的內外壓差及諸多不利因素；為防止密封計數器因外部水壓或潮濕空氣進入密封計數器內部，密封計數器外部
及遠傳線部分亦采用了機械密封結構；為了去除外部密封所帶來的殘餘空氣，法蘭盤內部獨特設計了兩個用於
放置幹燥劑的空間，作為外部防水防潮方式。小口徑水表亦采用了可靠的密封方式來保證水表的長期有效工作
。標配液封式小表計數器采用特殊液體封裝，可長期保持讀數清晰。
★可依據客戶需求配置發訊計數器，多種脈衝訊號輸出（單/雙/三幹簧管，霍爾元件）。
◆工作條件：
溫度等級：T30 氣候和機械環境等級：O級電磁環境等級：E2級
壓力等級：MAP10或MAP16 流動剖麵敏感度等級：U5/D3
◆流量技術參數

型號	大表公稱口徑 mm	小表公稱口徑 mm	Q₃/Q₁	過載流量 Q₄	常用流量 Q₃	分界流量 Q₂	最小流量 Q₁	最小讀數 Min	最大讀數 Max
型號	大表公稱口徑 mm	小表公稱口徑 mm	Q₃/Q₁	m³/h		L/h		m³
LXF-50	50	15	800	31.25	25	50	31	0.00005	999999＋99999
LXF-65	65	15	1250	50	40	51.2	32	0.00005	999999＋99999
LXF-80	80	20	1250	78.75	63	80	50	0.00005	999999＋99999
LXF-100	100	20	1250	125	100	128	80	0.00005	999999＋99999
LXF-150	150	32	1250	312.5	250	320	200	0.00005	9999999＋99999
LXF-200	200	50	1250	500	400	500	320	0.00005	9999999＋99999

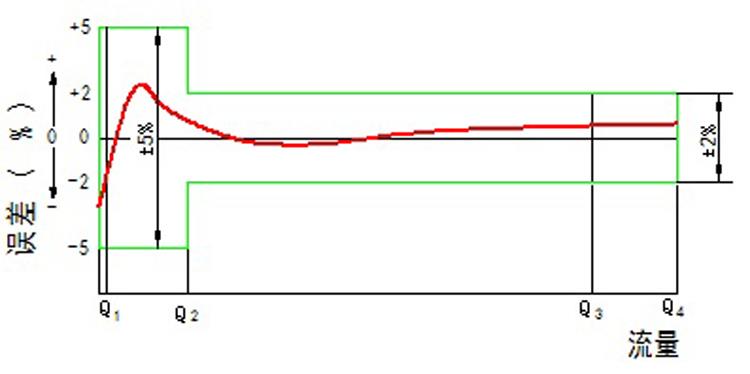

◆計量特性：2級水表（準確度等級為2級）
在水溫0.1℃至30℃範圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q＜Q2）為±5%。
◆壓力損失等級：Δp 63

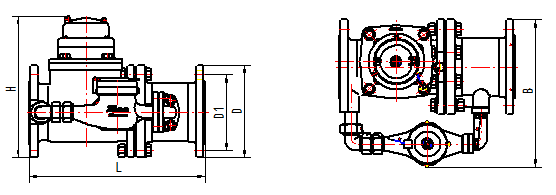

◆外形尺寸及重量

公稱口徑	長 L	寬 B	高 H	連接法蘭標準：GB/T17241.6-2008			公稱壓力	重量
公稱口徑	長 L	寬 B	高 H	法蘭外徑 D	螺栓孔中心圓直徑D1	單邊螺栓孔數與孔規格 n-Фd	公稱壓力	重量
mm				法蘭外徑 D	螺栓孔中心圓直徑D1	單邊螺栓孔數與孔規格 n-Фd	MPa	kg
50	280	275	232	165	125	4-Ф19	1.0/1.6	14.7
65	300	295	255	185	145	4-Ф19	1.0/1.6	21.5
80	370	320	301	200	160	8-Ф19	1.0/1.6	24.5
100	370	320	311	220	180	8-Ф19	1.0/1.6	29
150	500	445	341	285	240	8-Ф23	1.0/1.6	56.5
200	560	523	402	340	295	8-Ф23	1.0	91
200	560	523	402	340	295	12-Ф23	1.6	90
