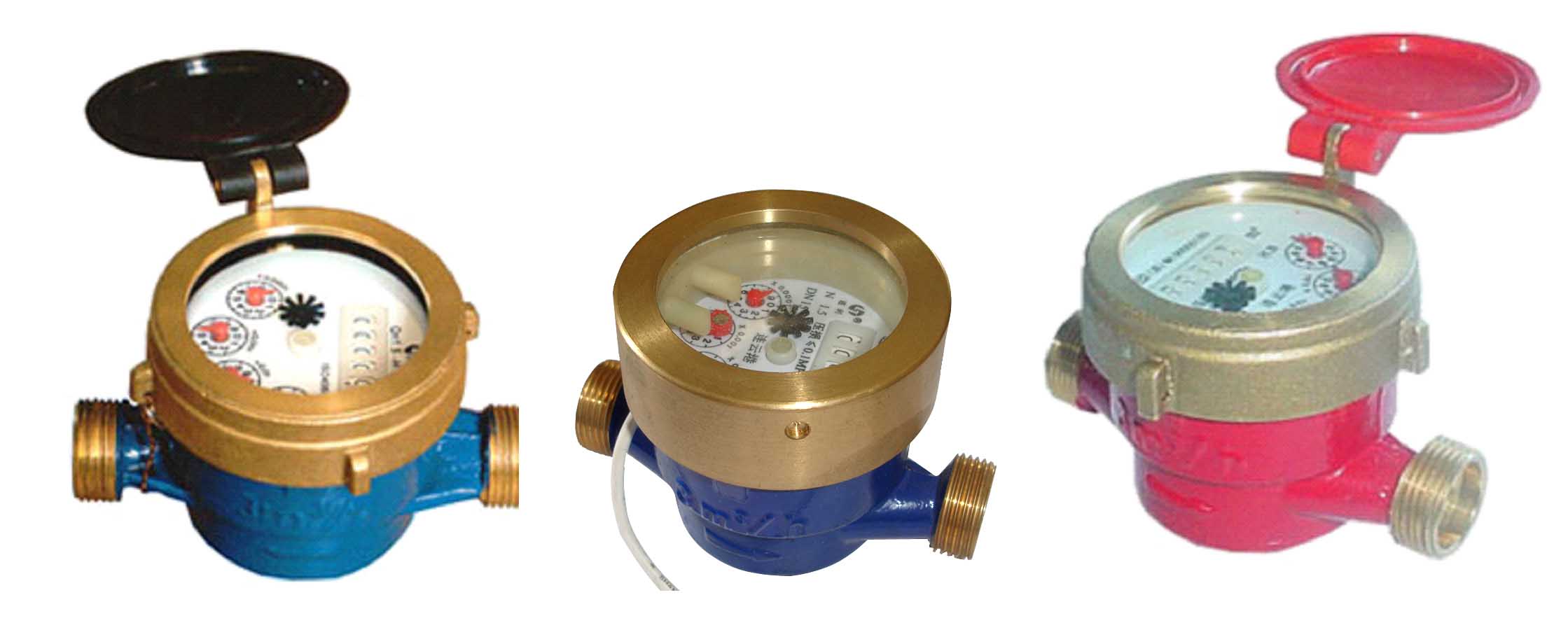

單流束旋翼濕式冷水表CD74TBR-(15～25)E
CD74TBR係列水表是旋翼式、單流束、濕式直讀水表。適宜家庭使用。銅外殼，外表麵采用抗腐蝕材料處理，無泄漏。計量等級符合GB/T 778-1996標準的B級。
工作條件：
＊水壓：不大於1.6MPa（16bar）
＊水溫：不超過50℃（冷水），90℃（熱水）
示值誤差:
從分界流量到過載流量為±2%（冷水）、±3%（熱水）；
從最小流量到分界流量（不包括分界流量）為±5%.
遠傳表說明： 此表脈衝當量可實現100升/雙脈衝等，可根據客戶需要設計生產不同脈衝當量和發訊元件的遠傳水表。
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱 DESCRIPTION
|
單位
UNIT
|
技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS
|
|
口徑 SIZE
|
mm
|
15
|
20
|
25
|
|
inch
|
1/2
|
3/4
|
1
|
|
流通能力 Rated capacity-Q
|
m3/h
|
3
|
5
|
7
|
|
過載流量Overload flow-rate（qs）
|
m3/h
|
3
|
5
|
7
|
|
常用流量Permanent flow-rate（qp）
|
m3/h
|
1.5
|
2.5
|
3.5
|
|
分界流量Transitional flow-rate（qt）
|
m3/h
|
0.12
|
0.2
|
0.28
|
|
最小流量Minimun flow-rate（qmin）
|
m3/h
|
0.03
|
0.05
|
0.07
|
|
每天最大累積用水量 Max. daily flow-Eg
|
m3
|
9
|
15
|
21
|
|
最大工作壓力 Max. working pressure
|
Mpa
|
1.6
|
1.6
|
1.6
|
|
最大讀數 Max. reading
|
m3
|
99999.9999
|
99999.9999
|
99999.9999
|
|
最小讀數 Min. reading
|
m3
|
0.00005
|
0.00005
|
0.00005
|
|
L
|
mm
|
110
|
130
|
160
|
|
I
|
mm
|
190
|
230
|
280
|
|
H
|
mm
|
89
|
89
|
89
|
|
B
|
mm
|
88
|
88
|
88
|

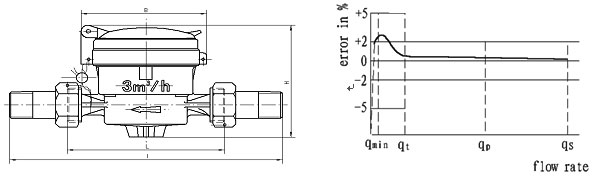

外形尺寸 OVERALL DIMENSIONS 流量誤差曲線 FLOW-ERROR CURVE
