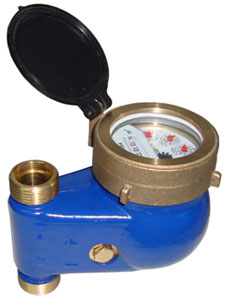

立式多流束旋翼液封式冷水表DS78TRP-（15～40）V
DS78TRP-V是用於冷水的多流束水表，能測量任何甚至極其硬質的、含垢的或含有懸浮顆粒的水質，這是因為字輪被密封在特殊的液體中，並配有壓力補償裝置，這樣密封的字輪不會接觸到流經水表的水，使得讀數永遠清晰易讀。
★ 內部濾網，擁有充分的過濾麵積。
★ 機芯由耐磨、防水、防磁、防垢的材料製造。
★ 機械傳動，不受外來磁場或水中鐵屑影響。
★ 兼有濕式水表和幹式水表的優點而克服了這兩種水表自身結構上的缺陷。
工作條件:
★ 水壓：不大於1.0MPa（10bar）
★ 水溫：不超過50℃
注：本水表技術參數符合國際標準ISO4064 B級規定
示值誤差:
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
流量誤差曲線FLOW-ERROR CURVE

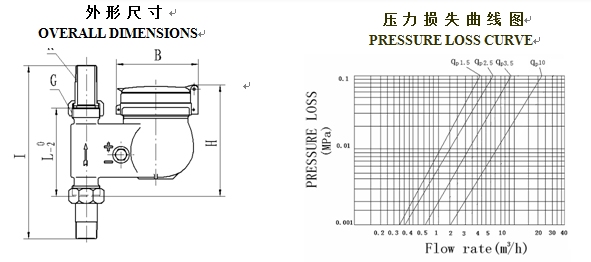

參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱
Description
|
單位
Unit
|
技 術 參 數 與 尺 寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑
Nominal size
|
mm
|
15
|
20
|
25
|
40
|
|
inch
|
1/2
|
3/4
|
1
|
11/2
|
|
過載流量 Overload flow-rate
|
m3/h
|
3
|
5
|
7
|
20
|
|
常用流量 Permanent flow-rate
|
m3/h
|
1.5
|
2.5
|
3.5
|
10
|
|
分界流量 Transitional flow-rate
|
l/h
|
120
|
200
|
280
|
800
|
|
最小流量（qmin）Minimum flow-rate
|
l/h
|
30
|
50
|
70
|
200
|
|
最小讀數 Min. reading
|
l
|
0.05
|
0.05
|
0.05
|
0.05
|
|
最大讀數 Max. reading
|
m3
|
99999
|
99999
|
99999
|
999999
|
|
公稱壓力 Nominal pressure
|
MPa
|
1.6
|
1.6
|
1.6
|
1.6
|
|
壓力損失 ΔP at the qs
|
MPa
|
0.08
|
0.08
|
0.05
|
0.085
|
|
L
|
mm
|
98
|
105
|
150
|
150
|
I
|
mm
|
178
|
201
|
266
|
290
|
H
|
mm
|
129
|
136
|
172
|
188
|
|
B
|
mm
|
98.5
|
98
|
100
|
130
|
|
G
|
inch
|
G3/4
|
G1B
|
G11/4B
|
G2B
|
|
R
|
inch
|
R1/2
|
R3/4
|
R1
|
R11/2
|
